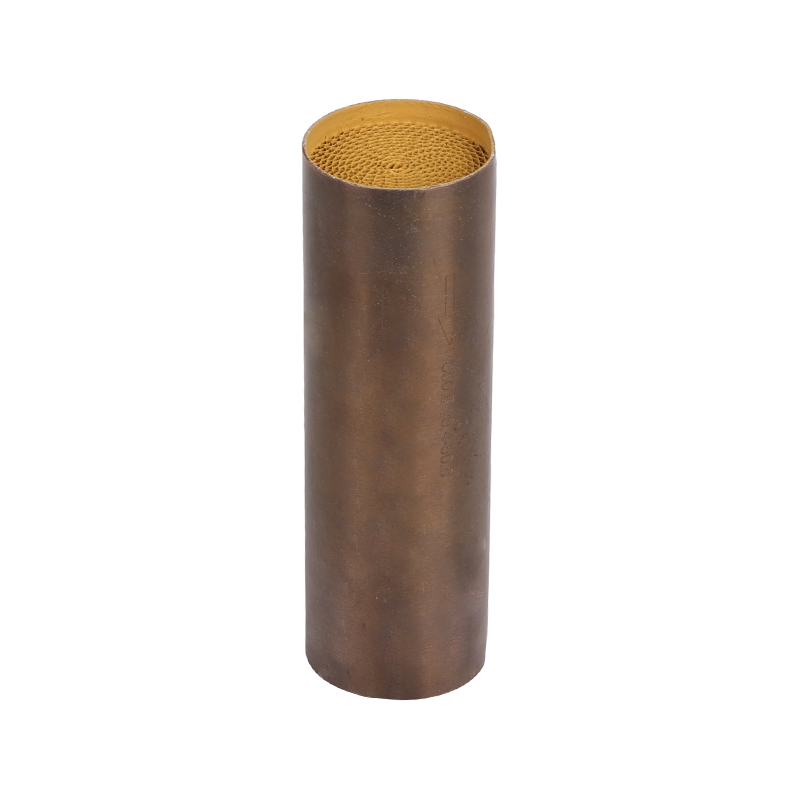

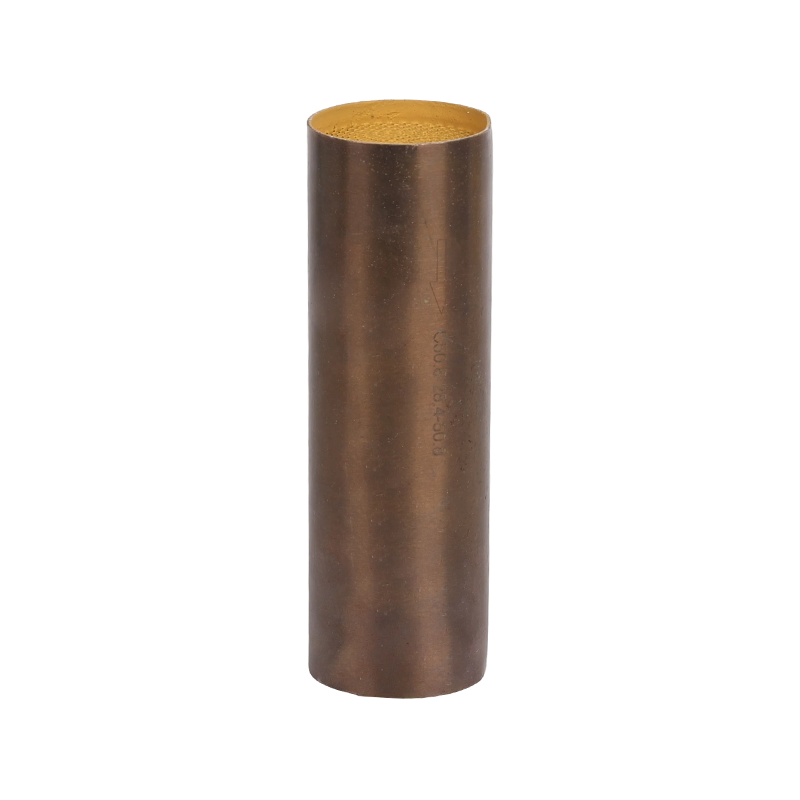

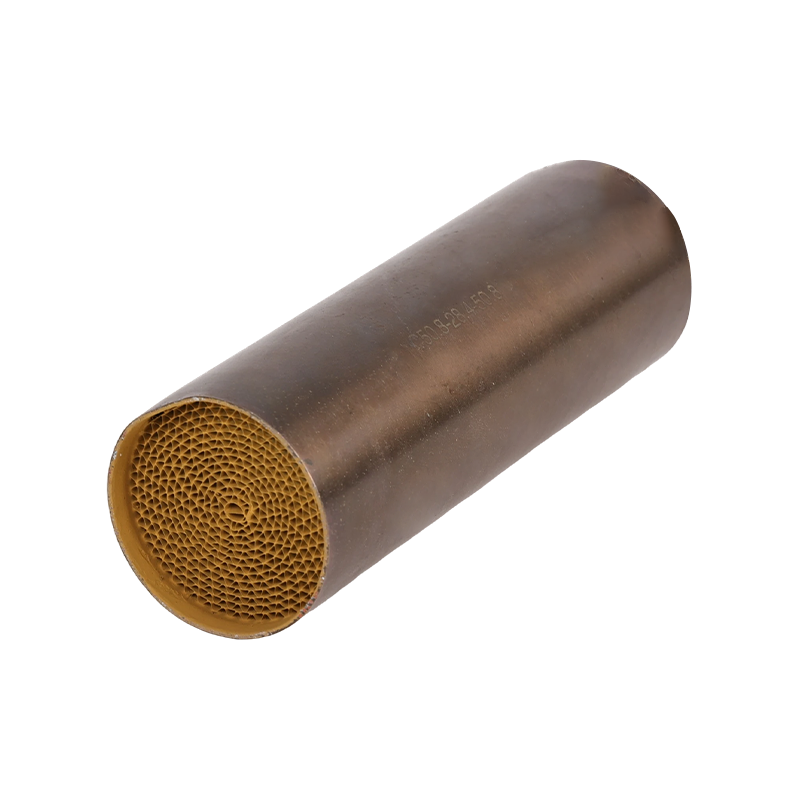

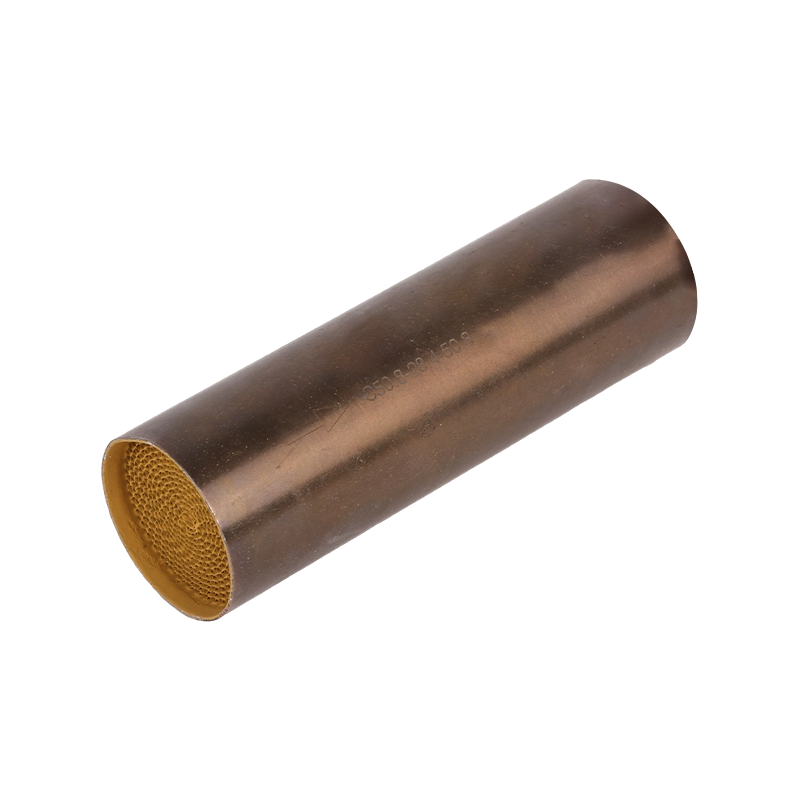

Litet metallsubstrat

Kärnstruktur och tillverkningsprocess
1. Substratmaterial
Basmaterial: Vanligtvis gjord av Fe-Cr-Al (järn-krom-aluminium) legeringsfolie, en specialiserad högtemperaturbeständig legering.
Nyckelegenskaper:
Oxidationsbeständighet vid hög temperatur: Vid förhöjda temperaturer bildar legeringsytan en tät α-aluminiumoxid (α-Al₂O₃) skyddsfilm som förhindrar ytterligare oxidation och korrosion av substratet.
Utmärkt värmebeständighet: Materialet tål långvarig exponering för temperaturer över 1000°C.
Kontrollerad värmeutvidgningskoefficient: Genom att lägga till spårlegeringselement kan den termiska expansionskoefficienten finjusteras för att förbättra strukturell stabilitet.
2. Tillverkningsprocess
Foliebearbetning: Fe-Cr-Al-legeringsfolien valsas till önskad tjocklek, vanligtvis mellan 0,03 mm och 0,08 mm.

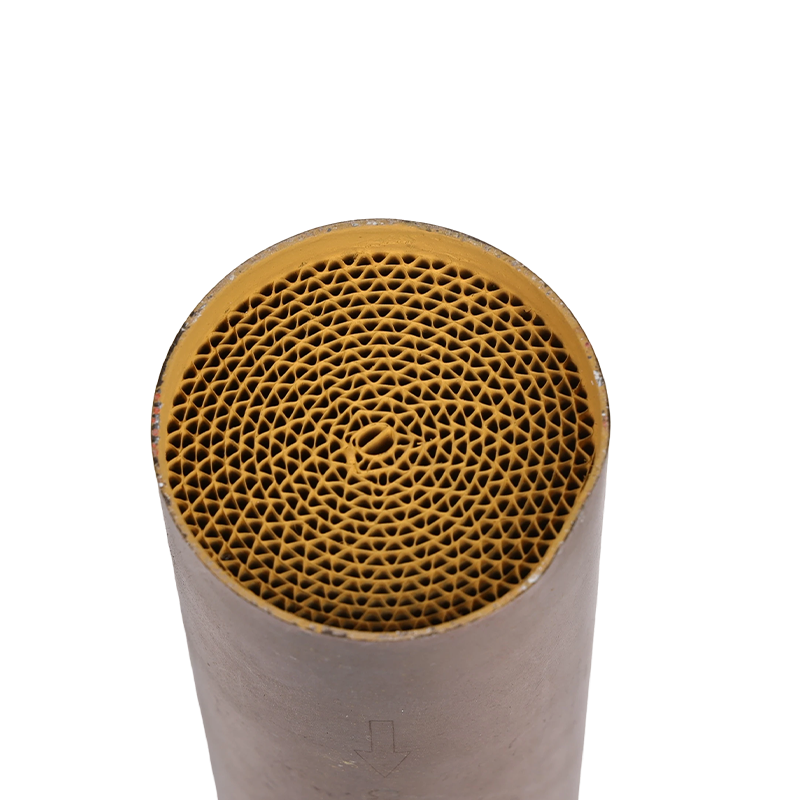

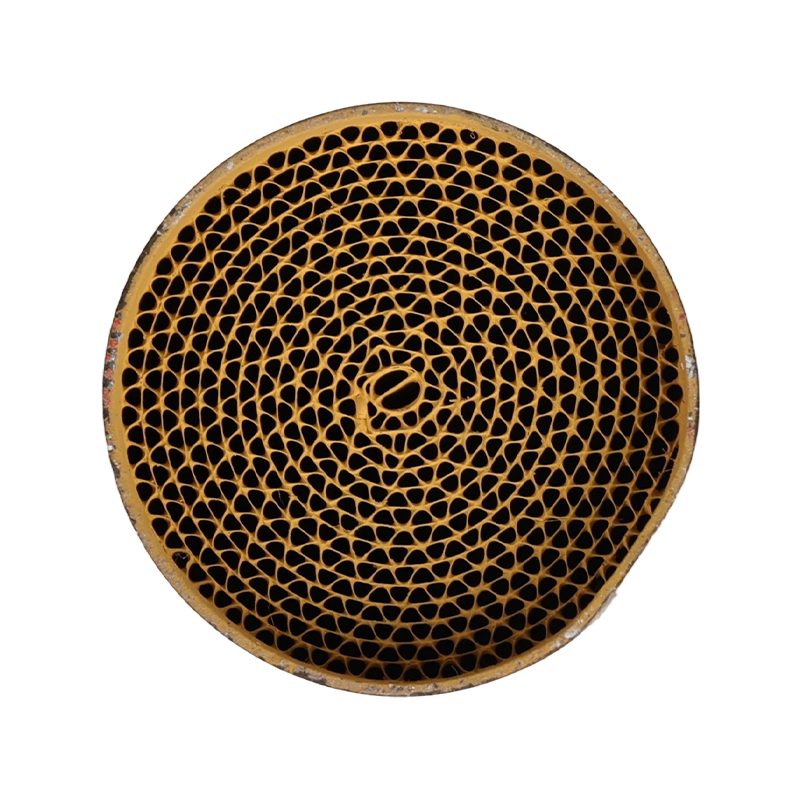

Formning och svetsning: Folien formas växelvis till korrugerade och plana lager, lindas sedan till cylindriska eller ovala strukturer. Kontaktpunkterna är sammanfogade av högtemperaturlödning, vilket bildar en robust bikakemonolit med många parallella kanaler.
Applicering av beläggning: Eftersom metallytan är slät och kemiskt inert, är direkt beläggningsvidhäftning svårt. Därför genomgår folieytan en förbehandling - vanligen högtemperaturoxidation eller sandblästring - för att skapa en mikroskopiskt uppruggad yta. Alternativt kan ett aluminiserat skikt förformas för att förbättra vidhäftningen av washcoat-skiktet.

Enastående fördelar med metallsubstrat
Jämfört med traditionella kordieritkeramiska substrat erbjuder metallsubstrat följande anmärkningsvärda fördelar:
1. Exceptionell mekanisk hållfasthet och slagtålighet
Fördel: Till skillnad från keramik spricker inte metallsubstrat under vibrationer, termisk stress eller fysisk påverkan, vilket säkerställer en hög nivå av tillförlitlighet.
Användning: Idealisk för tuffa driftsmiljöer som motorcyklar, terrängfordon och entreprenadmaskiner.
2. Extremt tunn väggtjocklek och låg termisk massa
Väggtjocklek: Metallfolier kan vara så tunna som 0,03 mm, medan keramiska underlag vanligtvis har en väggtjocklek på 0,1–0,15 mm.
Fördelar:
Lågt mottryck: De tunnare väggarna ger jämnare avgasflöde och lägre motstånd, vilket gynnar motoreffekten.
Snabb avstängning: På grund av den låga termiska massan och snabba uppvärmningen av tunna metallväggar kan katalysatorn nå avstängningstemperatur inom några sekunder efter en kallstart. Denna funktion är avgörande för att minska utsläppen under kallstartsfasen – den mest kritiska perioden för utsläppskontroll.
3. Utmärkt värmeledningsförmåga
Fördel: Värme kan snabbt överföras genom hela substratet, vilket säkerställer enhetlig temperaturfördelning och förhindrar lokal överhettning som kan leda till katalysatorsintring och deaktivering. Förbättrad värmeöverföring över substratet främjar också regenerering och accelererar katalytiska reaktioner.
4. Överlägsen värmechockbeständighet
Fördel: Metallsubstrat tål plötsliga temperaturfluktuationer i avgassystemet – som snabba övergångar från höghastighetskörning till tomgång eller under aktiv regenerering av DPF – utan strukturella skador.
5. Hög designflexibilitet
Fördel: Metallfolier kan lindas till olika former (som koniska eller icke-cirkulära tvärsnitt), vilket möjliggör bättre utnyttjande av oregelbundet avgasutrymme och möjliggör mer kompakta systemkonstruktioner.

Nackdelar och utmaningar med metallsubstrat
1. Hög kostnad: Användningen av speciella legeringsmaterial och komplexa tillverkningsprocesser – särskilt hårdlödning – gör metallsubstrat betydligt dyrare än keramiska substrat.
2. Beläggningsvidhäftningsutmaningar: Att säkerställa att washcoaten fäster stadigt på metallytan samtidigt som hållbarheten bibehålls under intensiva termiska cykler och vibrationer utgör en stor teknisk utmaning under produktionen.
3. Oxidationsgränser för hög temperatur: Även om metallsubstrat erbjuder utmärkt värmebeständighet, kan långvarig exponering för extremt höga temperaturer göra att det skyddande oxidskiktet bryts ned, vilket leder till att substratet oxideras eller pudras. Som ett resultat förblir deras maximala kontinuerliga drifttemperatur i allmänhet lägre än för keramiska material av högsta kvalitet.

Kärnapplikationsscenarier
På grund av de ovan nämnda fördelarna och begränsningarna är metallsubstrat inte universellt tillämpliga men presterar exceptionellt bra i specifika områden där deras styrkor kan utnyttjas fullt ut:
1. Motorcykelkatalysatorer
Krav: Motorcykelmotorer genererar intensiva vibrationer, har begränsat installationsutrymme och är mycket känsliga för vikt och avgasmottryck.
Match: Metallsubstratens höga hållfasthet, lätta karaktär, vibrationsmotstånd och flexibla design gör dem till en idealisk passform för dessa förhållanden.
2. Närkopplade katalysatorer
Krav: För att uppnå optimal kallstartsutsläppsprestanda installeras katalysatorn så nära motorns avgasgrenrör som möjligt. Detta område upplever extremt höga temperaturer och allvarliga termiska chocker.
Matchning: Metallsubstratens snabba avstängningsförmåga och utmärkta värmechockbeständighet gör dem idealiska för nära kopplade applikationer, ofta använda i kombination med en nedströms keramisk huvudkatalysator.
3. Högpresterande och sportbilar
Krav: Dessa fordon kräver hög effekt (kräver lågt mottryck) och snabb gasrespons.
Matchning: De låga mottrycksegenskaperna hos metallsubstrat hjälper till att maximera motorns prestanda och lyhördhet.
4. Dieseloxidationskatalysatorer (DOC)
Krav: Dieselmotorer har relativt låga avgastemperaturer vid kallstart; DOC måste tändas snabbt för att omvandla HC och CO samtidigt som den genererar NO2 för att stödja passiv regenerering av nedströms DPF.
Matchning: DOC:er av metall når sin driftstemperatur snabbare, vilket förbättrar utsläppskontrollsystemets totala effektivitet.
5. Katalysatorer med variabel geometri och integrerade ljuddämpare
Krav: Genom att utnyttja sin strukturella flexibilitet kan metallsubstrat integrera katalytiska och ljuddämpande funktioner eller formas för att optimera avgasflödet.
