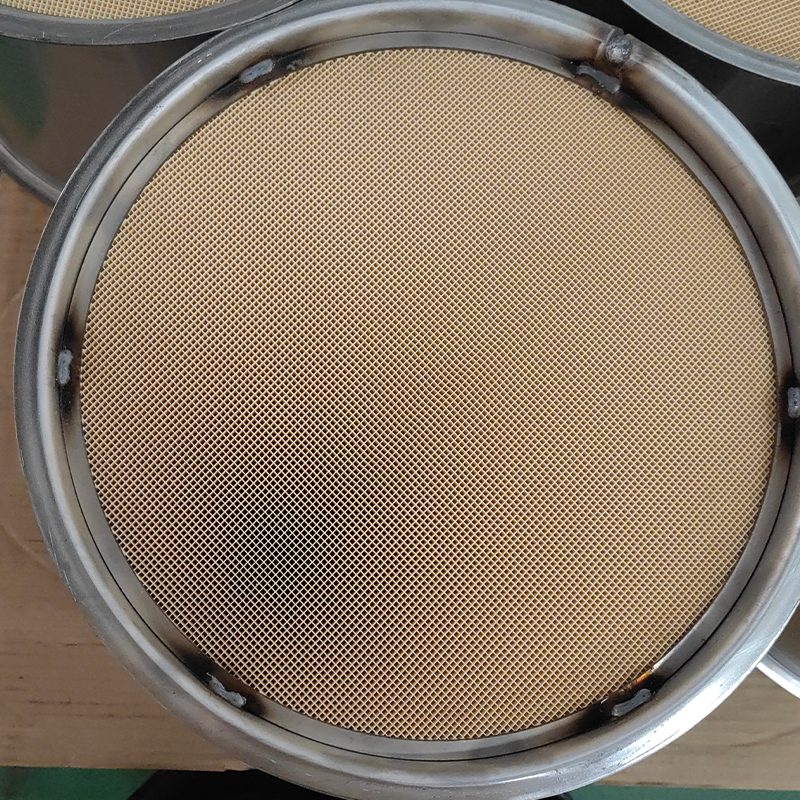

Trevägskatalysator (TWC) svetsat stycke

Den svetsade trevägskatalysatorn (TWC) är en av kärnkomponenterna i ett bilavgassystem, och dess tillverkningsprocess och kvalitet påverkar direkt fordonets utsläppsprestanda, säkerhet och livslängd.

1. Vad är en TWC-svetsad enhet?
En svetsad TWC-enhet är inte en enskild komponent utan en integrerad modul som består av flera metalldelar sammanfogade genom svetsprocesser. Dess kärnsyfte är att tillhandahålla en stabil och effektiv hölje och installationsmiljö för ädelmetallkatalysatorer (platina, palladium, rodium).
En typisk TWC-svetsenhet består vanligtvis av följande element:
(1) Katalysatorskal: Typiskt en dubbelskiktsstruktur där det inre lagret håller katalysatorsubstratet, medan det yttre lagret fungerar som en värmesköld, vilket ger isolering och skydd.
(2) Katalysatorsubstrat: Vanligtvis en honeycomb keramisk eller metallisk bärare belagd med katalytiskt material.
(3)Matta: En svällande matta placerad mellan substratet och skalet för att ge fixering, dämpning och tätning, vilket förhindrar substratskador och avgasläckage.
(4) Inlopps-/utloppsrör: Rör som ansluter motorns avgasgrenrör till ljuddämparen.
(5)Syrgasgivare: Baser som används för att installera uppströms och nedströms syregivare.
(6)Hängare/fästen: Komponenter som används för att fästa hela katalysatorenheten vid fordonets chassi.
Dessa komponenter är sammansvetsade för att bilda en komplett TWC-svetsenhet.

2. Huvudsakliga svetsprocesser
På grund av de specifika materialen som används i TWC-montage (för det mesta rostfria stål) och deras stränga krav, inkluderar de vanliga svetsprocesserna:
(1)Gasskyddad svetsning
MIG/MAG-svetsning: Den mest använda svetsmetoden med hög effektivitet och stark anpassningsförmåga. Pulsad MIG appliceras ofta för att erhålla renare svetsar med låg stänk. Den är lämplig för skal längsgående sömmar, periferiska sömmar och svetsning av konsoler.
TIG-svetsning: Ger hög svetskvalitet och bra utseende men är mindre effektiv. Den används vanligtvis för stumfogar av tunnplåt och syrgasgivare där tätnings- och utseendekraven är höga.
(2) Lasersvetsning
Fördelar: Låg värmetillförsel, minimal deformation, snabb svetshastighet, högt förhållande mellan djup och bredd och hög automationsförmåga.
Användning: Används allt oftare för TWC-skalsvetsning i längsgående söm, vilket fungerar som ett alternativ till traditionella MIG-processer för att uppnå högre produktivitet och svetskvalitet.
(3) Plasmasvetsning
I likhet med lasersvetsning är det en svetsmetod med hög energidensitet och kan användas som en alternativ lösning i vissa applikationer.
(4) Motståndspunktsvetsning
Används främst för icke förseglade tillbehör som konsoler och hängare.

3. Tekniska utmaningar och kärnkrav
(1) Lufttäthet: Det mest grundläggande och kritiska kravet. Varje liten läcka kan resultera i:
Överskottsutsläpp: Obehandlade avgaser som strömmar ut direkt i atmosfären.
Felaktiga syresensorsignaler: Påverkar kontrollen av luft-bränsleförhållandet, vilket orsakar ökad bränsleförbrukning och minskad motorprestanda.
Brus: Producerar ett märkbart "väsande" läckageljud.
(2) Termisk deformationskontroll: Svetsvärme kan orsaka deformation av tunnväggiga skal. Överdriven deformation kan påverka monteringspassningen eller leda till ojämnt matttryck, vilket skadar det keramiska underlaget. Rätt fixturer, svetssekvens och processparametrar behövs för att kontrollera distorsion.
(3) Svetsmotstånd mot hög temperatur och korrosionsbeständighet:
TWC-driftstemperaturer kan nå upp till 1000°C, vilket kräver svetsar för att motstå långvarig termisk utmattning och oxidation.
Avgaser innehåller frätande ämnen som svavel och klor, så svetsar måste matcha basmetallens korrosionsbeständighet.
(4) Undvika termisk chock på substratet:
Keramiska underlag är mycket känsliga för plötsliga temperaturförändringar. Överdriven eller koncentrerad värmetillförsel under svetsning kan orsaka mikrosprickor eller brott. Strikt kontroll av värmetillförsel och kylhastighet krävs.
(5) Materialkompatibilitet:
TWC-komponenter använder vanligtvis speciella rostfria stål (som 409L, 439, 441). Tillsatsmaterial måste matcha basmetallegenskaperna för att säkerställa svetsmekanisk styrka och korrosionsbeständighet.

4. Kvalitetskontroll och inspektion
För att säkerställa tillförlitligheten hos svetsade TWC-enheter utförs strikta inspektioner under produktionen:
(1) In-line visuell inspektion: Automatiserade kamerasystem kontrollerar svetsens utseende för underskärning, stänk, konkavitet och andra defekter.
(2) Lufttäthetstestning:
Heliummasspektrometri: Ger läckagedetektering med hög precision och används vanligtvis för laboratorietester eller provtagning.
Tryckavfallsmetod: Används oftare på produktionslinjer genom att trycksätta monteringen och övervaka tryckförändringar för att fastställa läckage.
(3) Dimensionell inspektion: Utförs med mätare eller CMM för att säkerställa att viktiga installationsmått överensstämmer med designspecifikationerna.
(4) Icke-förstörande testning:
Röntgeninspektion: Används för att upptäcka interna svetsdefekter som porositet, slagginneslutning eller ofullständig penetrering.
(5)Destruktiv testning:
Metallografisk analys: Skärning och undersökning av svetsmikrostruktur för att bedöma svetskvalitet.
Mekanisk provning: Utvärdering av svetshållfasthet, seghet och relaterade mekaniska egenskaper.

5. Utvecklingstrender
(1) Automation och intelligens: Omfattande användning av svetsrobotar och automatiserade linjer förbättrar effektiviteten och konsekvensen. Integration av maskinseende och sensorer möjliggör realtidsövervakning och adaptiv svetskontroll.
(2) Lätt och kompakt design: Användning av tunnare högpresterande rostfria stål och optimerade strukturella konstruktioner för att minska vikten och spara utrymme.
(3)Ny svetsteknik: Ökad tillämpning av lasersvetsning och laserbåghybridsvetsning för högre effektivitet och kvalitet.
(4)Modulär design: Integrering av TWC med GPF, ljuddämpare och andra komponenter i en enda svetsad enhet, vilket bildar mer komplexa avgasefterbehandlingsmoduler.
