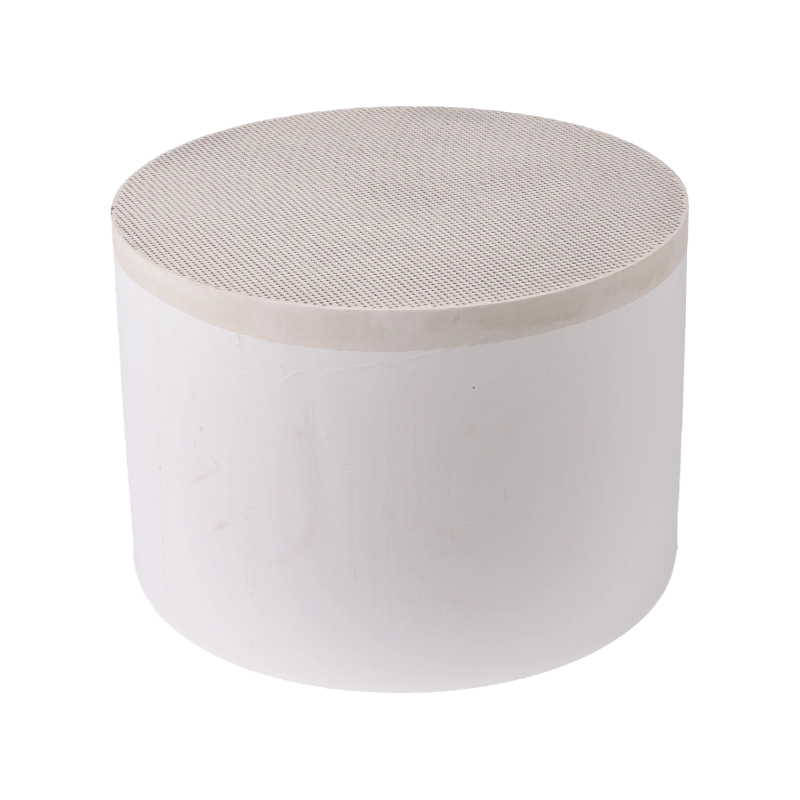

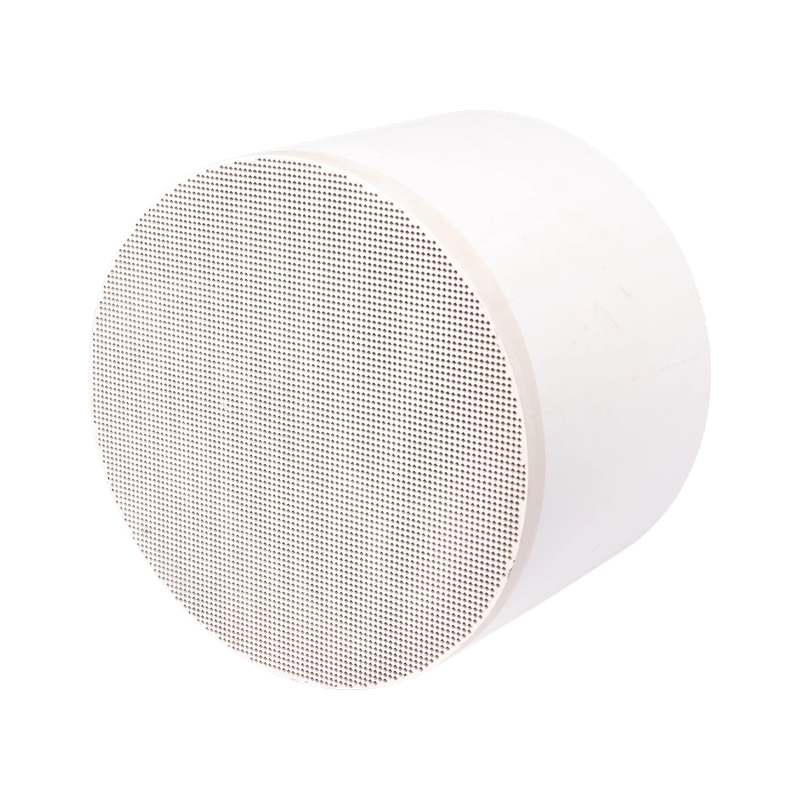

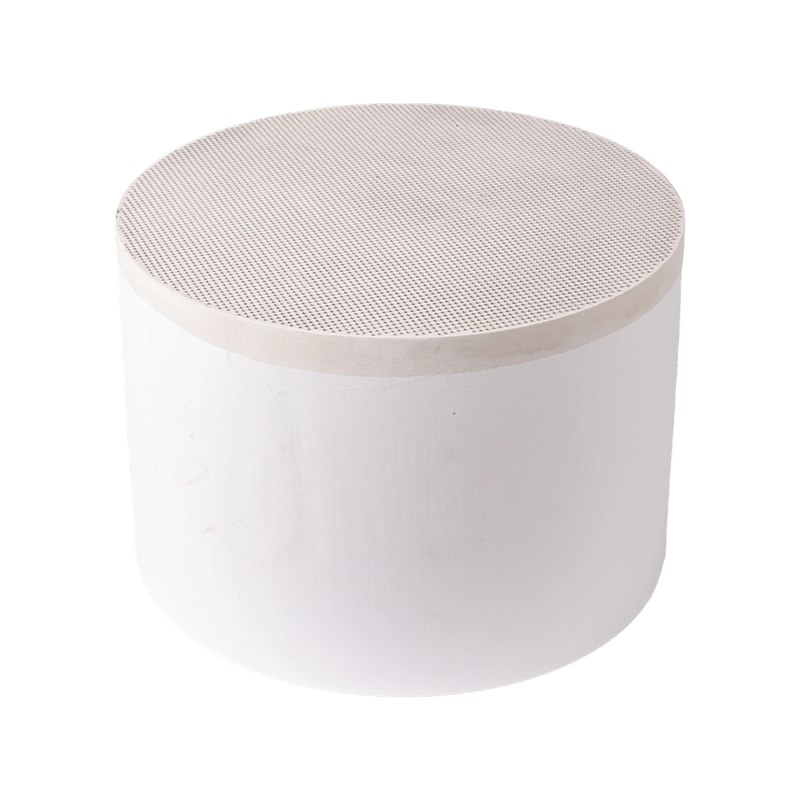

Honeycomb Substrat DPF-katalysator

DPF Arbetsprincip: Filtrering och regenerering
Att förstå DPF kräver förståelse av dess två kärnprocesser:
1. Filtreringsprocessen

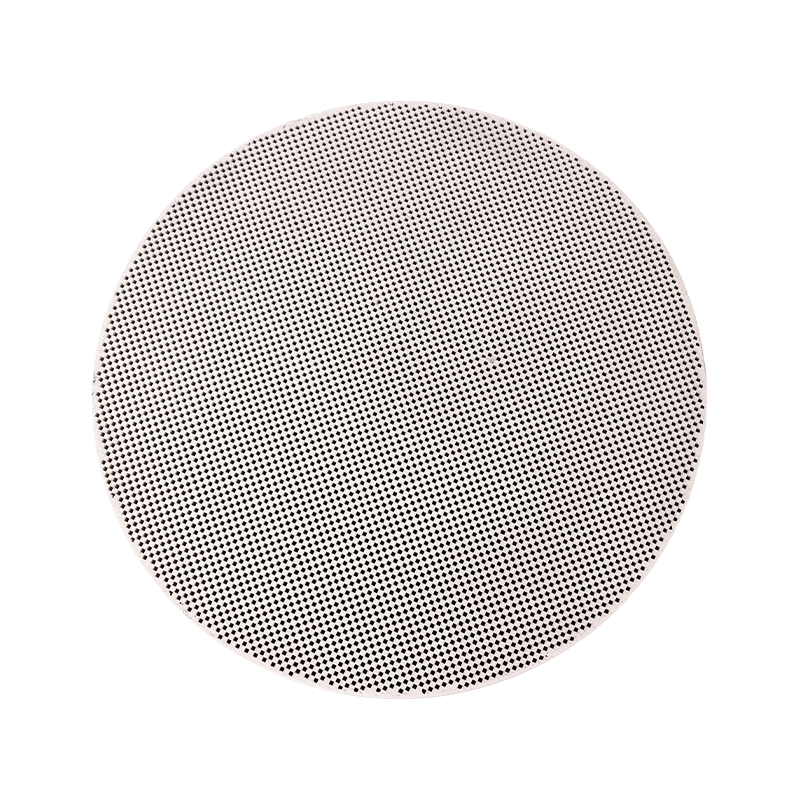

DPF-substratet är vanligtvis en bikakestruktur gjord av porösa väggar av kiselkarbid eller kordierit, med alternerande kanaler blockerade vid inlopps- och utloppsändarna.
Avgaser tvingas passera genom de porösa väggarna mellan kanalerna.
Partiklar fångas på väggarna eftersom dess storlek är större än diametern på väggporerna.
Denna process är mycket effektiv, med en sotfiltreringseffektivitet på över 95 %.
2. Regenereringsprocess
Detta är kärnan i DPF-tekniken. Om sot endast samlas upp men inte avlägsnas, kommer partiklar kontinuerligt att samlas, vilket gör att avgasmottrycket ökar kraftigt, vilket så småningom leder till motorfel. Därför måste det uppsamlade partikelmaterialet periodiskt brännas bort, en process som kallas regenerering.
Kärnutmaning: Antändningstemperaturen för rent sot är mycket hög (cirka 550–600°C), medan normala dieselavgastemperaturer, särskilt vid stadskörning, endast varierar från 150–300°C och inte naturligt kan bränna bort sotet.
Katalysatorns roll: Det primära syftet med DPF-katalysatorn är att avsevärt sänka oxidationstemperaturen för sot genom kemiska reaktioner, vilket gör att den kan brännas av inom det normala avgastemperaturintervallet under motordrift.

Typer och sammansättning av DPF-katalysatorer
DPF-katalysatorer är inte oberoende enheter utan är integrerade med DPF-substratet i form av en beläggning. Det finns tre huvudsakliga implementeringsmetoder:
1. Katalysatorbelagd DPF
Detta är den vanligaste typen, där katalysatorbeläggningen appliceras direkt på de porösa väggarna av DPF-substratet.
Underlag: Porös kiselkarbid eller kordierit DPF.
Beläggning: I likhet med DOC används en y-aluminiumoxid med stor yta som basbeläggning.
Aktiva komponenter:
Ädelmetaller som platina och palladium: dessa har varit vanliga val i tidiga och många nuvarande system.
Verkningsmekanism:
Oxidation av NO till NO₂: Katalysatorn oxiderar NO i avgaserna till NO₂. NO₂ är ett starkt oxidationsmedel som reagerar med sot vid relativt låga temperaturer (~250–300°C): C 2NO₂ → CO₂ 2NO. Denna reaktion är nyckeln till att uppnå passiv regenerering.
Direkt oxidation: Vid högre temperaturer främjar katalysatorn också den direkta reaktionen mellan syre och sot.
2. Katalysator av bränsletillsatstyp
I denna metod är katalysatorn inte belagd på DPF utan tillsätts direkt till bränslet i form av en metallbaserad tillsats.
Tillsats: Typiskt organometalliska föreningar av cerium eller järn.
Princip: Efter förbränning kommer metallpartiklar från tillsatsen in i DPF med avgaserna och bäddas in jämnt i det uppsamlade sotlagret. Under regenerering fungerar dessa metallpartiklar som katalysatorer, vilket avsevärt sänker sotoxidationstemperaturen (ned till ~450°C).
Fördelar: Katalysatorn blandas jämnt med sot, vilket säkerställer tillräcklig kontakt och hög regenereringseffektivitet.
Nackdelar: Kräver ytterligare tillsatslagring och injektionssystem, ökar kostnaderna och askrester av metalloxid ackumuleras i DPF, vilket kräver periodisk rengöring.
3. Katalytisk DPF
Detta är ett begrepp som lätt kan förväxlas men viktigt. Det hänvisar till att integrera DOC-funktionalitet och DPF-funktionalitet i en enda komponent, d.v.s. applicering av en högdosoxidationskatalysator (som platina eller palladium) vid inloppet av DPF.
Funktion: Den kan oxidera CO och HC som en DOC och generera NO₂ för passiv regenerering, samtidigt som den fångar upp partiklar som en DPF.
Användning: Används vanligtvis i kompakta efterbehandlingssystem där utrymmet är begränsat.

DPF-regenereringsstrategier
Närvaron av en DPF-katalysator möjliggör följande regenereringsstrategier:
1. Passiv regenerering
Process: Under normal fordonsdrift, när avgastemperaturen når en viss nivå (t.ex. under motorvägskörning), genererar DPF-katalysatorn kontinuerligt NO₂, som stadigt oxiderar det ackumulerade sotet.
Egenskaper: Denna process är omärklig för föraren och är den mest önskvärda regenereringsmetoden. Det kräver dock tillräcklig avgastemperatur och samordning med uppströms DOC för att tillföra NO₂.
2. Aktiv regenerering
Process: När fordonets omborddator via differentialtryckssensorn upptäcker att DPF är tillräckligt igensatt och passiv regenerering inte är möjlig, ingriper systemet aktivt.
Interventionsmetoder: Genom att fördröja bränsleinsprutning eller utföra efterinsprutning kommer oförbränt bränsle in i DOC, genomgår oxidation och producerar högtemperaturavgaser över 600°C, som sedan riktas till DPF, vilket gör att sot snabbt oxiderar med syre vid höga temperaturer.
Katalysatorns roll: I detta läge kan sot brännas bort även utan katalysator vid höga temperaturer. Närvaron av katalysatorn sänker emellertid den erforderliga regenereringstemperaturen, förkortar regenereringstiden och minskar bränsleförbrukningen.
3. Serviceregenerering
Process: Om fordonet konsekvent körs under korta avstånd eller låga hastigheter, vilket förhindrar fullbordande av aktiv regenerering, måste specialutrustning användas av servicepersonal för att utföra forcerad regenerering.

Viktiga utmaningar och överväganden
1. Askackumulering: Tillsatser från motorolja (som kalcium, zink, fosfor, svavel etc.) producerar obrännbar aska vid förbränning. Askan täpper till permanent DPF-kanalerna, vilket orsakar en gradvis ökning av mottrycket. Detta är den yttersta begränsande faktorn för DPF:s livslängd och kräver periodisk demontering, rengöring eller utbyte (vanligtvis efter flera hundra tusen kilometer).
2. Katalysatorförgiftning: Ämnen som svavel och fosfor kan förgifta katalysatorbeläggningen på DPF, vilket minskar dess katalytiska aktivitet.
3. Termisk hantering: Temperaturkontroll under aktiv regenerering är kritisk. För höga temperaturer kan göra att DPF-substratet smälter eller spricker på grund av termisk stress.
4. Bränslekvalitet: Bränsle med hög svavelhalt kan allvarligt försämra katalysatorns prestanda och generera ökad sulfataska.
